A Antena, que compõe o sistema irradiante, é o “coração” da transmissão. Ela é o elemento responsável pela distribuição do sinal na área de cobertura.
Dentre suas características elétricas, destaca-se seu ganho , diagrama de irradiação e tipo de polarização que pode ser horizontal, vertical, elíptica ou circular. Estes parâmetros são definidos pelo calculo de área de cobertura e devem ser rigorosamente atendidos para garantir o sucesso da implantação.

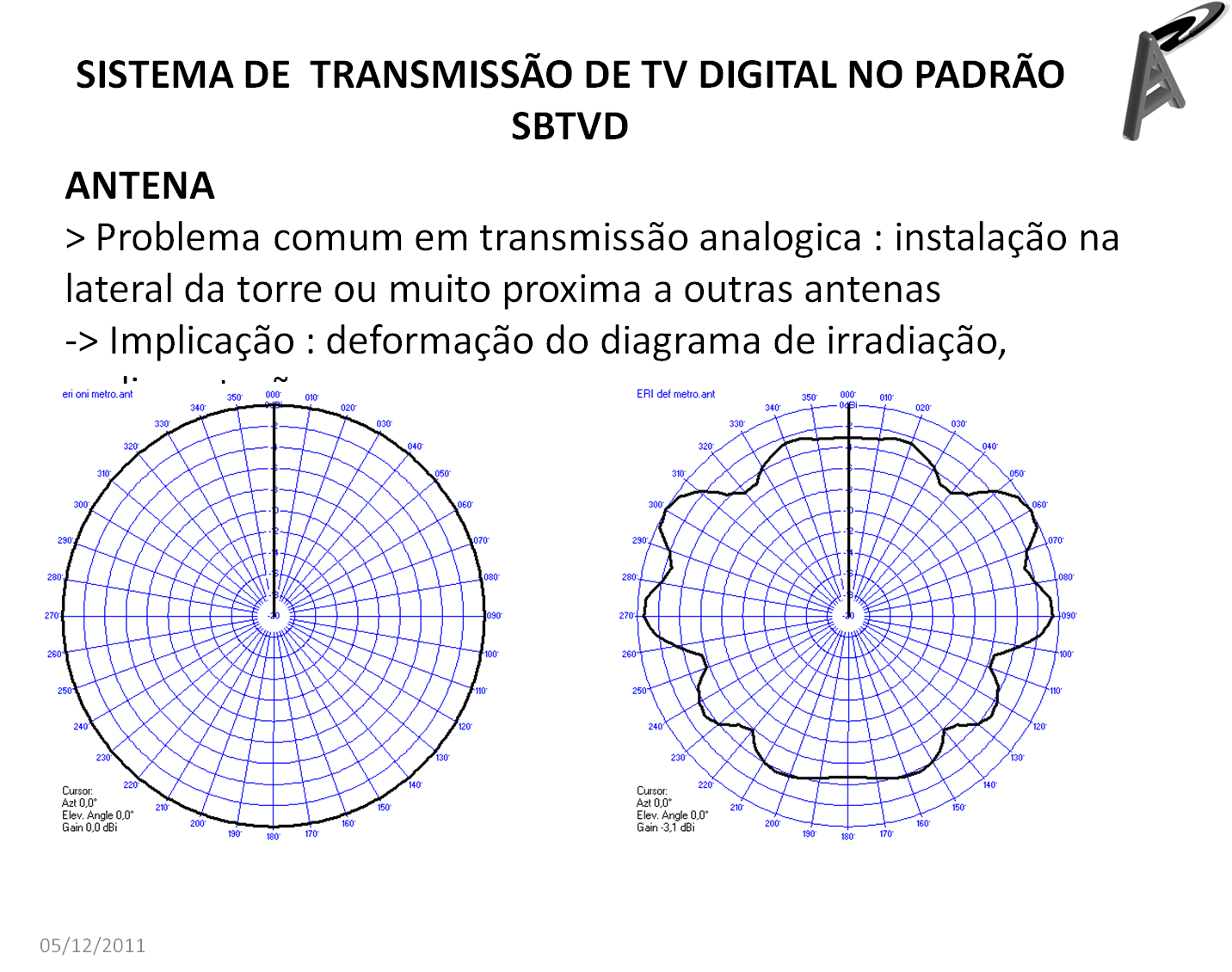

Uma antena colocada em posição errada numa torre , como por exemplo uma antena projetada para ser instalada no topo de uma torre cuja instalação se faz na lateral da torre, sofre uma deformação no seu diagrama de irradiação o que provoca uma cobertura diferente do projetado. A figura a seguir exemplifica uma antena onidirecional ideal ( não existe na prática) e sua como fica o diagrama deformado.
A próxima figura mostra como fica a área de cobertura da estação, aplicando cada um destes digramas . Observa-se que o resultado para o diagrama deformado(amarelo) é uma menor cobertura .
E COMO AGIR SE HOUVER NECESSIDADE DE INSTALAÇÃO NUMA LATERAL DE TORRE?
A Analise do local de instalação da antena na torre deve ser realizada pelo engenheiro projetista durante as simulações e calculo de área de cobertura, de modo a avaliar o efeito que a deformação poderá causar na cobertura da cidade.
Nestes casos recomenda-se que na compra da antena seja solicitado que o fabricante simule a deformação, fornecendo deste modo o diagrama correto para ser empregado nos calculos.
ALTURA DE INSTALAÇÃO DA ANTENA
Outro ponto a ser discutido é a altura de instalação da antena ( numa torre nova ou numa existente), a instalação em condições diferente do que foi projetado terá como consequência a área de cobertura diferente.

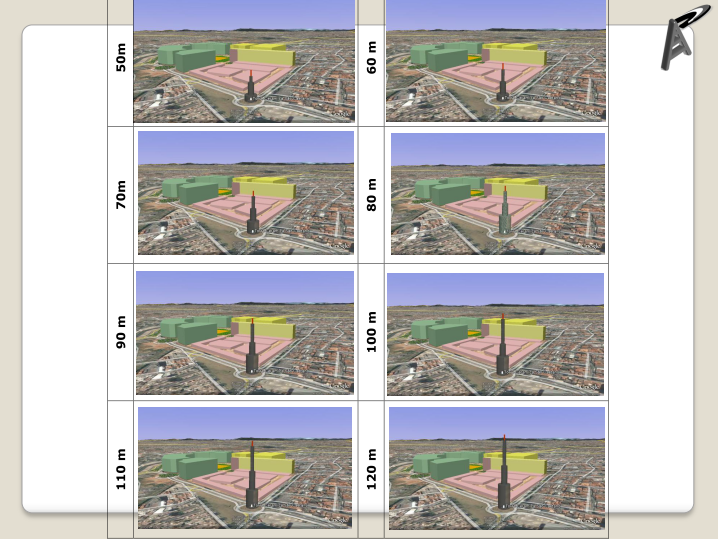

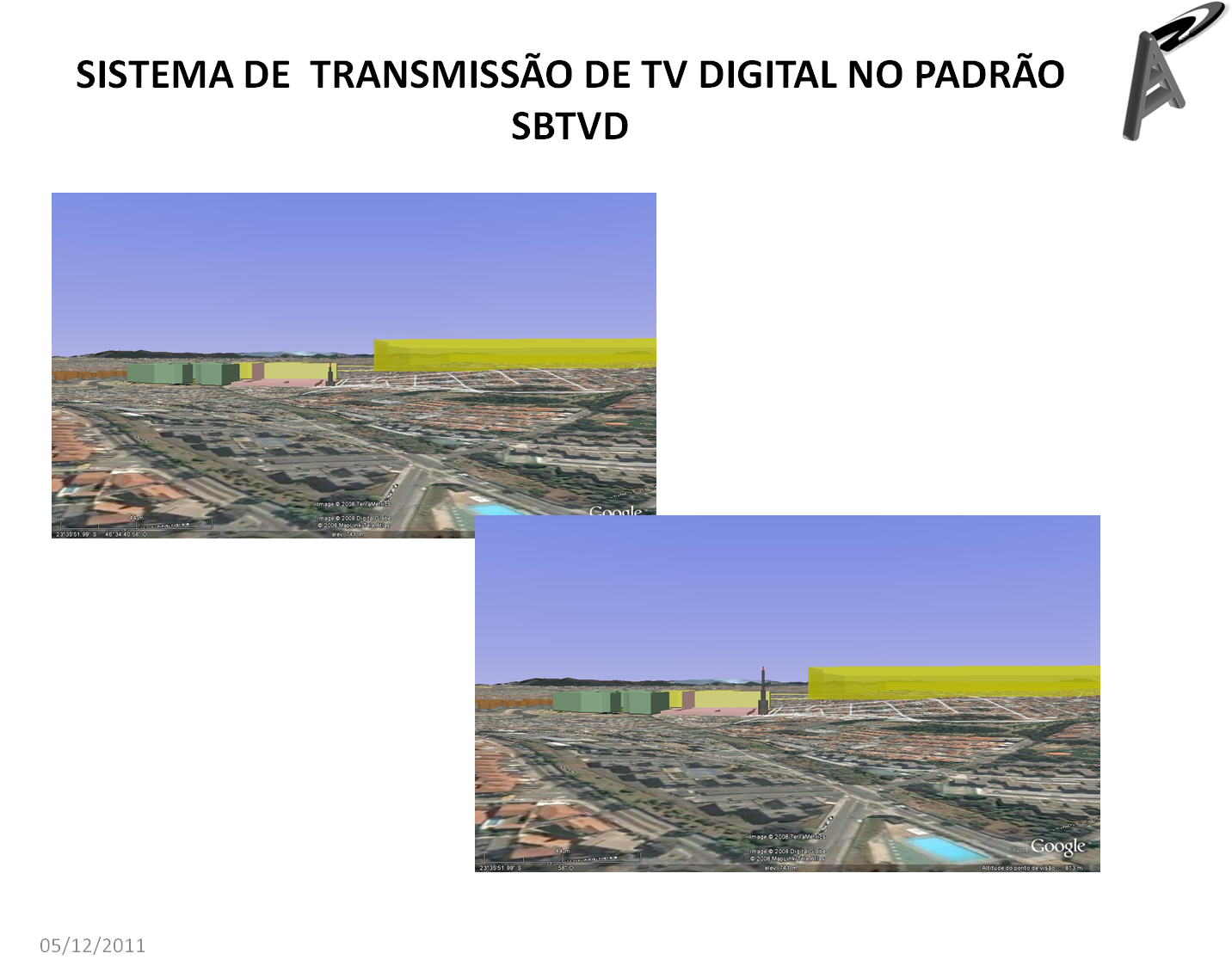

Na figura abaixo são apresentados exemplo de altura de instalação em função da edificação no local

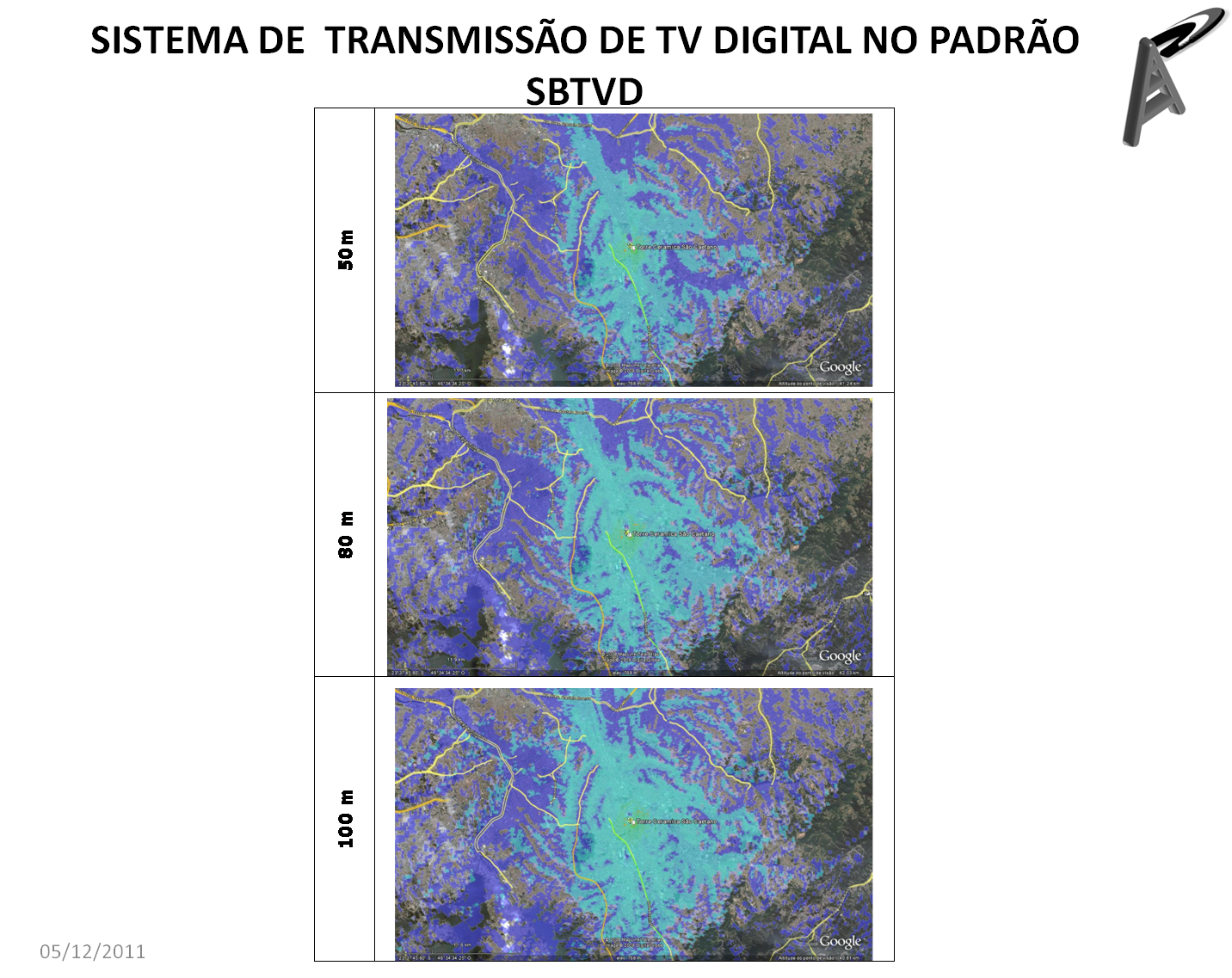

A Figura a seguir mostra o resultado de cobertura para altura diferentes de antena, onde o azul claro apresenta o local com maior intensidade de campo.
